  • 효과적인 세척 작업
  • 효과적인 제품 이동성
  • 균질성-월요병 효과 없음
  • 무거운 부품의 쉽고 안전한 핸들링
  • 고가 또는 민감한 부품의 안전한 핸들 링
  • 노무비 절감
  • 작업자의 화학 약품에 대한 노출 우려 없음






  • Automated transport
    세척 하고자 하는 부품을 트레이에 담고 트레이는 셔틀에 고정시켜 각 탱크내에서 회 전되며 트랜스퍼 바에 의해 동시에 평행 이동 합니다.

  • Stainless steel construction
    부식 방지를 위해 대한에서 만들어지는 모든 탱크와 프레임은 모든 스테인레스 316으 로 제작 되어 있습니다.

  • R/O water system
    고객의 contamination에 대한 세척 사양 조건을 만족하기 위해 기본적으로 deionized water를 사용합니다.

  • Comunication Modem
    생산량, 고장 내용 및 시간 등등에 대한 데이터를 모으는 고객의 shop floor control system(SFC)와 통신 하기위한 모뎀이 설치되어 있습니다.



  • 1st Washing station
    - 초음파
    - 초순수 water 사용
    - Tray shuttle 회전
    - 자동 온도 조절 장치
    - 자동 수위 조절 장치
    - 카트리지 필터 순환 장치
    - 상부수 순환 장치
    - 보조 탱크 1 & 2 에 overflow
    - 오일 스키머
  • 2nd Washing station
    - 정밀 세척을 위해, 1번째 세척공정을
      동일한 조건에서 한번 더 실시합니다.
    - 초순수를 절약하기 위한 재순환 장치
    - 오일 스키머 없슴
  • 1st Rinse station
    - 초음파
    - 초순수 water 사용
    - Tray shuttle 회전
    - 자동 온도 조절 장치
    - 자동 수위 조절 장치
    - 카트리지 필터 순환 장치
    - 상부수 순환 장치
    - 보조 탱크 3 & 4 에 overflow
  • 2nd Rinse station
    - 정밀 린스를 위해 3번과 같은
      린스 공정을 동일한 조건에서
      한번 더 실시.
    - 초순수를 절약하기 위한
      재순환 장치
  • 3rd Rinse station
    3 번 린스는 1 & 2번 린스와는 다르게 독립적으로 탱크 구성이 되어 특별 관리합니다
  • Compressed air blow station
    - 압축 공기 사용
    - 노즐 각도 조절 가능
    - Tray shuttle 회전
    - 0.01 micron 정밀 필터 사용
  • Hot air blow dry station
    - 압축 공기 사용
    - 노즐 각도 조절 가능
    - Tray shuttle 회전
    - 히팅 시스팀
    - 0.01 micron 정밀 필터 사용
  • Cooling station
    - 압축 공기 사용
    - 0.01 micron 정밀 필터 사용






  • 다량의 세척하고자 하는 부품을 트레이에 담아 셔틀에 고정시켜 각 탱크로 동시에 이 동시킨다.
  • 각 탱크로 이동된 셔틀은 하강하여 외부 모타가 셔틀을 회전시키면서 초음파 세척이 일어난다.
  • 1 & 2조에서 세척 공정이 완료 되면, 동시에 3,4 & 5번 조에서 린스공정이 이뤄진다.
  • 이때 셔틀은 계속하여 회전되고 초순수 water를 사용한다.
  • 최종 린스 공정을 거친후에 부품과 셔틀이 묻어 있는 물방울을 제거하기 위해 정밀 필 터와 압력조절기를 거친 압축공기가 물기를 제거한다.
  • 실제적으로 짧은 사이클 시간안에 완전히 물기를 제거 할 수 가 없어 에어블로우 후에 100℃ 이상 히팅된 압축공기로 완전히 dry시킴.

  • 상기 각 공정-세척,린스,에어블로우,핫 블로우,쿨링-은 트랜스퍼 바에 의해 동시에 로 딩과 언로딩이 이루어집니다.
  • 각 공정마다 각 탱크내에서 셔틀은 작업 주에는 계속 회전합니다.(정밀 세척을 위해 필요)







세척과 린스 공정은 초음파 작업을 실시하며 세척 2번과 린스 3번으로 수중에서 이뤄집 니다.

  • Ultrasonic
    수중 초음파는 각 탱크의 하단부에 설치 되어 있습니다.
  • R/O water system
    고객의 세척 사양을 만족하기 위해 초순수(Deionized water)가 사용 되어집니다.
  • Tray shuttle rotation
    세척 효과를 높이기 위해 트레이를 고정 시킨 셔틀을 탱크내에서 세척 중 회전 시킵 니다.
  • Recirculation system
    원심 펌프, 카트리지 필터, 압력게이지, 유량 제어 벨브 등등은 순환계를 구성하는 핵 심 부품입니다.
  • Temperature control
    모든 탱크에 각각 히터가 설치 되어 있고 미리 설정된 온도에 의해 각 탱크의 온도는 독립적으로 관리 유지됩니다.
  • Liquid level control
    수위가 높거나 낮으면 자동 제어됩니다



  • 정밀 필터와 압력 조절기를 거친 압축공기가 물기를 제거한다.
  • 이 압축공기는 노즐을 통해 쉽사리 원하는 각도를 맞출수가 있슴.
  • 이때에도 셔틀은 회전하며 정밀 필터 사이즈는 0.01미크론 임


  • 압축 공기의 온도는 히터에 의해 약 120℃ 까지 올려 사용 가능하며 이 또한 노즐에 의 해 원하는 각도를 쉽게 조절 할수 있습니다.
  • 핫 블로잉 중에도 셔틀은 계속 회전하며 정밀 필터는 0.01미크론을 사용함.


  • 세척공정을 통과한 부품은 핫 블로잉을 거치면서 표면온도가 상당히 높게 된다.
    이때 정밀 필터를 거친 압축공기가 노즐을 통해 부품의 온도를 낮추어 다음 공정을 할 수 있다.


  • 셔틀은 트랜스퍼 바에 의해 평행, 상하 이동 하며 각 탱크에
    셔틀이 동시에 투입되어 모든 공정을 끝내고 초기 조건으로 돌아갑니다.
  • 속도 제어 가능
  • 이동시 충격 변화량 없슴.
  • 단순화된 프로그래밍
  • 충돌 보호 장치
  • x-y-z 좌표에서 정확한 위치 제어

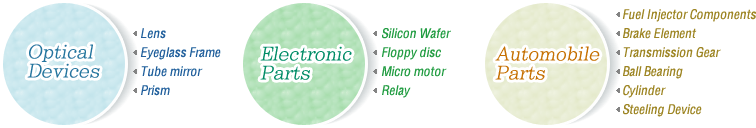

   초정밀 세척 분야의 응용 예를 하기에 표시되어 있으니 참조바랍니다.
  • 가솔린 인젝터 부품
  • 브레이크 부품
  • Booster 부품
  • 정밀 금속 부품
  • 광학 용품
  • 전자기 부품
